3I = 3A, 2I = 2A가 맞는지요?
그렇다고 가정하고 풀이 나갑니다,

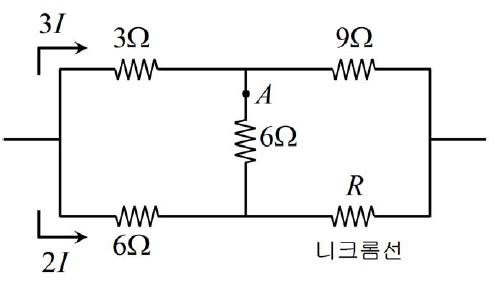

편의상 좌측위 3Ω, 우측위 9Ω, 중앙 6Ω, 좌측아래 6Ω, 우측아래 R을 순서대로 ①②③④라고 하겠습니다
1. ①의 좌우에 걸리는 전압은 V=IR에 의해 9V, 마찬가지로 ④의 좌우에 걸리는 전압은 12V 따라서 A지점의 전위차는 3V이며 전류는 위에서 아래로 흐르게 된다. 공식에 의해 A에 흐르는 전류는 I=V/R=3/6=0.5A
2. ②에 흐르는 전류는 3-0.5=2.5A이며 따라서 ②에 걸려있는 전압은 2.5*9=22.5V. 즉 회로 전체에 걸려있는 전압은 9+22.5=31.5V가 된다. 이를 이용하면 R에 걸려있는 전압은 31.5-12=19.5V. 즉 저항은 19.5/2.5=7.8Ω
3. W=IV=2.5*19.5=48.75W
4. 전류계의 측정범위를 늘린다는걸「전류계의 허용범위를 넘어서는 높은전류가 흐르는걸 어떻게 측정해야하는가?」라고 가정하면 전류계의 저항을 늘려주면 됨
